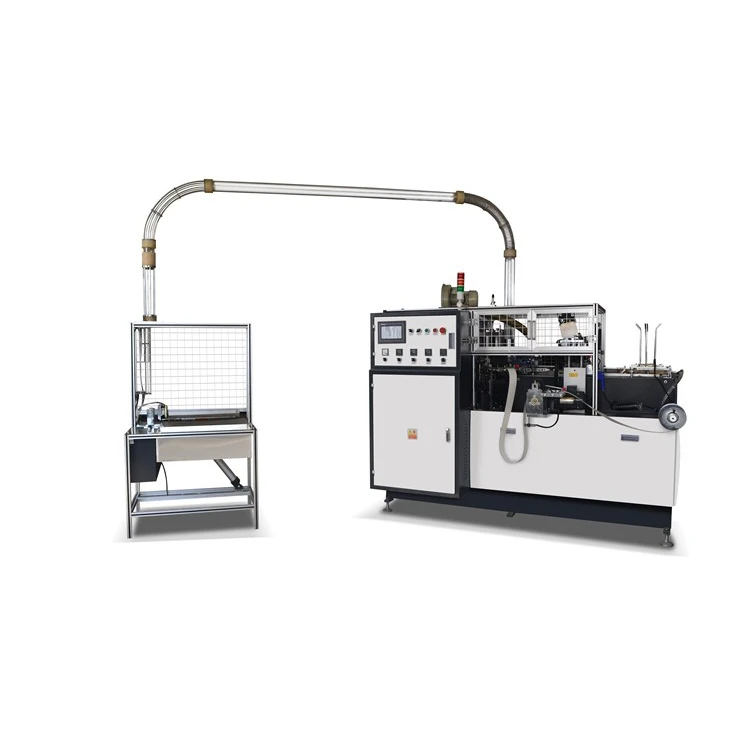

Ja kādreiz esat redzējis vienreizējās lietošanas krūzīti iznākam no papīra lapas mazāk nekā divu sekunžu laikā, esat vērojis, kā darbojas automātiskais papīra krūzīšu izgatavotājs. Tas šķita tik vienkārši. Bet tas tā nav. Aiz šīs vienmērīgās kustības ir seši cieši saistīti posmi. Katrs no tiem ir balstīts uz ļoti mazu kļūdas robežu, ko mēra milimetros.
Soli pa solim raksts iziet cauri visam ražošanas procesam. Tas neizmanto zīmolu vai korporatīvās saites. Tas tikai parāda patieso mehānismu, kā plakans papīra rullis kļūst par gatavu krūzi.
1. posms: papīra padeve un attīšana
Viss sākās ar pārtikas{0}}papīra rulli. Parasti 180-350 GSM. Tas ir atkarīgs no tā, vai gatavojat vienas-sienas kafijas krūzes vai dubultās-sienas zupas traukus.
Ritināšana atrodas hidrauliskā attīšanas statīvā. Spriegojuma kontroles sistēma notur papīru cieši, kad tas nonāk iekārtā. Ja papīrs ir pārāk vaļīgs, tas saburzās. Ja tas ir pārāk cieši, tas plīsīs. Saskaņā ar FAO 2022. gada ziņojumu par iepakojuma ilgtspējību papīra spriegojuma konsistence ir visizplatītākais papīra kausu ražošanas defektu cēlonis. Tā rezultātā tika noraidīti aptuveni 30% krūzīšu.
Pēc tam papīrs iziet cauri priekšsildīšanas zonai. Uz rullīša uzkarsējiet papīru līdz aptuveni 80-120C. Tas padara šķiedras pietiekami mīkstas, lai tās varētu saliekties, nelūstot. Ja izlaidīsit šo soli, formēšanas laikā krūzes sienas saplaisās. Pat vismodernākieautomātiska papīra kausu izgatavošanas mašīnapaļaujas uz šo pamata priekšsildīšanu, lai nodrošinātu materiāla elastību.
2. posms: krūzes sieniņu veidošana (rievošana un kērlings)
Šeit plakans papīrs sāk kļūt par caurulēm.
Iekārta ar rullīti iespiež papīrā garu šķēlumu. Pēc tam ar uzkarsētu kērlinga dēli salieciet papīru aplī. Malu pārklāšanās apmēram 3–5 mm. Krūzes sānu šuves pārklāšanās.
Starptautiskā tirdzniecības centra (ITC) tehniskajā biļetenā teikts, ka formēšanas fāzei temperatūras kontrolei jābūt precīzai līdz +/-2 grādiem. Nelielas temperatūras izmaiņas var izraisīt papīru stipri saritināties vai apdegt.
Šajā brīdī jums ir papīra caurule ar atvērtu augšējo un apakšējo daļu. Tā pat nav kauss.
3. posms: sānu blīvēšana (ultraskaņas vai karstā gaisa)
Papīra caurules pārklājošās malas ir jāsavieno pastāvīgā šuvē. Lielākajā daļā jauno iekārtu līmes vietā izmanto ultraskaņas metināšanu.
Ultraskaņas ģenerators caur skaļruņiem un laktām pārraida augstas-frekvences vibrācijas, parasti 20–40 kHz. Berze rada siltumu. Šis siltums ir pietiekams, lai izkausētu papīra šķiedras pie šuvēm. Stress tos apvieno. Process aizņem mazāk nekā 0,3 sekundes.
Pasaules Intelektuālā īpašuma organizācija liecina, ka laikā no 2018. līdz 2024. gadam tika iesniegti vairāk nekā 340 pieteikumi ultraskaņas zīmogu patentiem glāžu mašīnām. Tas nav tāpēc, ka ideja ir jauna. Tas ir tāpēc, ka ir grūti izveidot labu blīvējumu. Blīvējumiem jābūt pietiekami stipriem, lai noturētu šķidrumu, pietiekami tīriem, lai tos varētu ēst, un pietiekami ātriem, lai iegūtu augstu ražu.
Dažas vecākas vai lētākas mašīnas joprojām izmanto karstā gaisa blīvējumu. Tas darbojas, bet tas ir lēnāks un tam bija biezākas šuves. ANO Rūpniecības attīstības organizācija (UNIDO) savā 2023. gada MVU aprīkojuma rokasgrāmatā atzīmēja, ka ultraskaņas aizzīmogošana ir nozares standarts pārtikas{3}}tasīšu ražošanā. Augsta-kvalitāteautomātiska papīra kausu izgatavošanas mašīnagandrīz vienmēr būs ultraskaņas blīvējums kā šī posma galvenā sastāvdaļa.
4. posms: apakšas blīvēšana un formēšana
Tagad iekārtai ir jāaizver caurules apakšdaļa. Tas arī jāveido papīra glāzītes izliektā dibenā.
Process ir sadalīts divos mazos posmos:
4a. Apakšējā caurumošana-Apļveida presforma izgriež papīra apakšējo daļu. Šis kubs kļūst par krūzes dibenu.
4b. Apakšdaļa Salocīšana un blīvēšana-Iespiediet sagriezto gredzenu izliektajā veidnē. Malas salocīt uz iekšu virknē kroku. Tas parasti ir 4 līdz 6 krokas atkarībā no krūzes izmēra. Pēc tam krokas tiek noslēgtas pie krūzes sienas ar ultraskaņas vai karstā gaisa sistēmu.
Šis ir mehāniski sarežģītākais posms. Krokām jābūt gludām. Ja krokas nav viendabīgas, krūzīti nevar novietot plakaniski uz virsmas. Tas arī izplūst zem spiediena. Iepakošanas mašīnu ražotāju institūts (PMMI) paziņoja, ka apakšējā blīvējuma atteice izraisīja aptuveni 25% kvalitātes noraidījumu krūzīšu ražošanā.
5. posms: kausa izslēgšana un pāreja
Kad apakšdaļa ir noslēgta, gatavā krūze paliek veidnē. Krāna tapa izstumj kausu no formēšanas formas. Pēc tam vakuuma pārvades sistēma vai robotu roka to paņem un pārvieto uz izvadkonveijeru.
Ātrgaitas līnijās,{0}}kuru ātrums pārsniedz 150 glāzes minūtē, pārraidei ir nepieciešamas 50 milisekundes. Jebkura kavēšanās radītu vājās vietas un palēninātu līniju.
Saskaņā ar ESAO 2023. gada ražošanas izmaksu indeksu pārvietošanas mehānisma konstrukcija ir galvenā atšķirība starp vidējas un augstākās klases modeļiem. Lētākas mašīnas izmanto pamata robotu rokas. Uzlabotajā līnijā tiek izmantotas servo{5}}vakuuma sistēmas ar-reāllaika atrašanās vietas izsekošanu. Šī pārsūtīšanas precizitāte ir tas, kas atšķir standarta ierīci no augstākās kvalitātesautomātiska papīra kausu izgatavošanas mašīnaātruma un uzticamības ziņā.
6. posms: sakraušana, skaitīšana un iepakošana
Pēdējais posms nav daļa no paša kausa. Bet tā joprojām ir galvenā mašīnas produkcijas daļa.
Tējas krūzes ir saliktas grupās pa 25 vai 50. Tie ir standarta skaits. Optiskais skaitīšanas sensors pārbauda skaitli. Ja skaitīšana ir nepareiza, steks tiek automātiski noraidīts.
Pēc tam iesaiņojiet kaudzi plānā plastmasā vai ievietojiet to kartona kastē. Dažām ražošanas līnijām ir automatizētas marķēšanas sistēmas vai svītrkodu printeris, lai izsekotu krājumiem.
Eiropas Standartizācijas komiteja (CEN) savās vadlīnijās par mašīnu atbilstību norāda, ka ES tirgū pārdotajām mašīnām skaitīšanas un iepakošanas posmam ir jāatbilst noteiktam precizitātes līmenim. Parasti tas ir ±1 tase uz 50 kaudzi.
Salieciet visu kopā: cikla laika sadalījums
| Skatuves | Parastais laiks (uz vienu tasi) |
|---|---|
| Papīra padeve un priekšsildīšana | 0,4–0,6 sek |
| Sienu veidošana (rievošana + locīšana) | 0,3–0,5 sek |
| Sānu blīvējums (ultraskaņas) | 0,2–0,3 sek |
| Apakšējā griešana | 0,1–0,2 sek |
| Apakšdaļas locīšana un blīvēšana | 0,4–0,6 sek |
| Nokauts un transfērs | 0,1–0,2 sek |
| Kraušana un skaitīšana | 0,3–0,5 sek |
| Kopējais cikla laiks | 1,8–3,0 sek |
Katra krūze ilgst 2 sekundes jeb 30 tases minūtē. Dubultā kamera ir 60 tases minūtē. Četras kameras, 120 tases minūtē. Tāpēc jauda ir galvenais faktors mašīnu cenu noteikšanā. Galu galā kopējais cikla laiks nosaka jebkuras izejas vērtējumuautomātiska papīra kausu izgatavošanas mašīna.
Kāpēc šis process ir svarīgs pircējiem
Izpratne par ražošanas procesu var palīdzēt saprast, par ko jūs faktiski maksājat. Lētākas iekārtas var izlaist priekšsildīšanas darbību vai izmantot pamata gaisa blīvējumu, nevis ultraskaņu. Pirmkārt, tas ietaupa naudu. Taču tas rada vairāk noraidītu krūzīšu, vairāk dīkstāves un krūzes, kas sabojājas, kad cilvēki tās lieto.
Saskaņā ar Pasaules Iepakošanas mašīnu nozares asociācijas 2023. gada ziņojumu Ķīnas iepakošanas iekārtu nozares produktu tirgus izpētes ziņojumā, pilnu ultraskaņas blīvēšanas un servo{1}}pārvades sistēmu mehānisko bojājumu līmenis ir mazāks par 2%. Vidējais atteices līmenis pamata daļēji{4}}automatizētajām ražošanas līnijām ir 8–12%. Ražošanas gadā atkritumu atšķirība vien var pārsniegt divu mašīnu cenu atšķirību.
Ne tikai salīdziniet uzlīmju cenas, bet pārbaudiet automātiskās papīra glāzīšu formēšanas iekārtas. Salīdziniet procesu. Mašīnas, kas darbojas pareizi katrā posmā, šodien maksās vairāk. Bet rīt tas ietaupīs vairāk.
Avoti
- FAO, 2022. gada ziņojums par iepakojuma ilgtspējību
- Starptautiskais tirdzniecības centrs (ITC), Iepakošanas iekārtu tehniskais biļetens
- WIPO Patentu datu bāze, Ultraskaņas aizzīmogošanas patenti 2018–2024
- ANO Rūpniecības attīstības organizācija (UNIDO), MVU aprīkojuma rokasgrāmata 2023
- Iepakojuma mašīnu ražotāju institūts (PMMI), kvalitātes noraidīšanas analīze, 2024
- ESAO ražošanas izmaksu indekss 2023
- Eiropas Standartizācijas komiteja (CEN), Mašīnu atbilstības vadlīnijas
- Pasaules iepakošanas mašīnu nozares asociācija, 2023. gada tirgus pārskats
